简介

外观模式（Facade），也叫 “过程模式 “：外观模式为子系统中的一组接口提供 一个一致的界面，此模式定义了一个高层接口，这个接口使得这一子系统更加容易使用。

外观模式通过定义一个一致的接口，用以屏蔽内部子系统的细节，使得调用端只需跟这个接口发生调用，而无需关心这个子系统的内部细节。

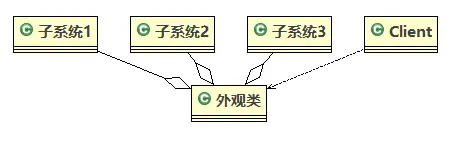

• 外观类（Facade）：为调用端提供统一的调用接口，外观类知道哪些子系统负责处理请求，从而将调用端的请求代理给适当子系统对象。
• 调用者（Client）：外观接口的调用者。
• 子系统的集合：指模块或者子系统，处理 Facade 对象指派的任务，他是功能的实际提供者。

传统模式

问题

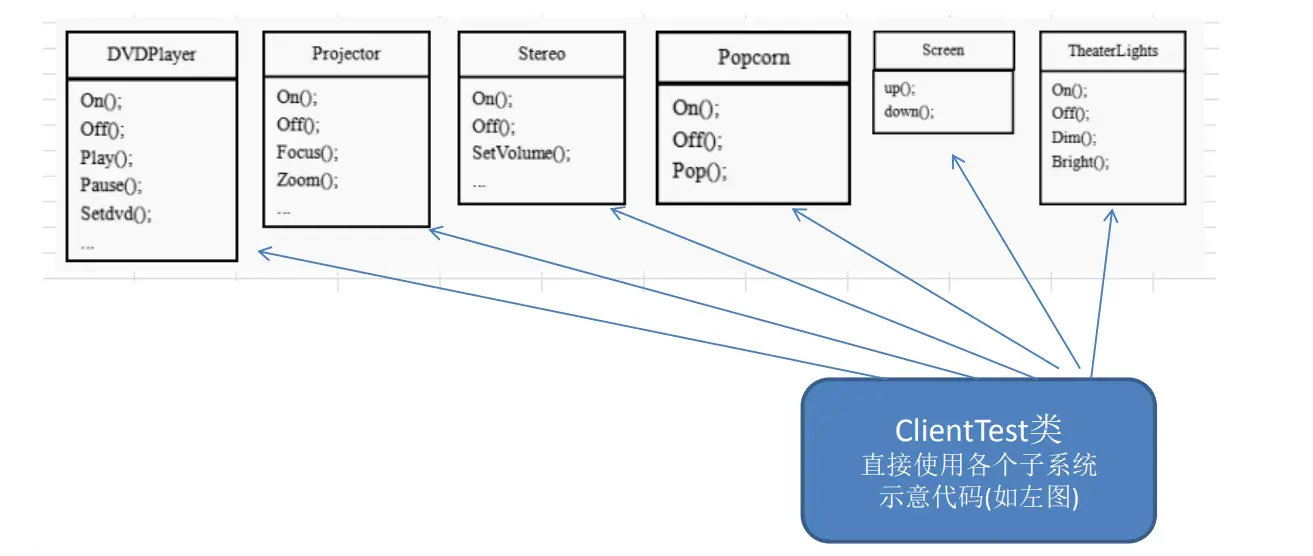

在 ClientTest 的 main 方法中，创建各个子系统的对象，并直接去调用子系统 (对象) 相关方法，会造成调用过程混乱，没有清晰的过程。

不利于在 ClientTest 中，去维护对子系统的操作

解决思路

定义一个高层接口，给子系统中的一组接口提供一个一致的界面 (比 如在高层接口提供四个方法 ready, play, pause, end)，用来访问子系统中的 一群接口

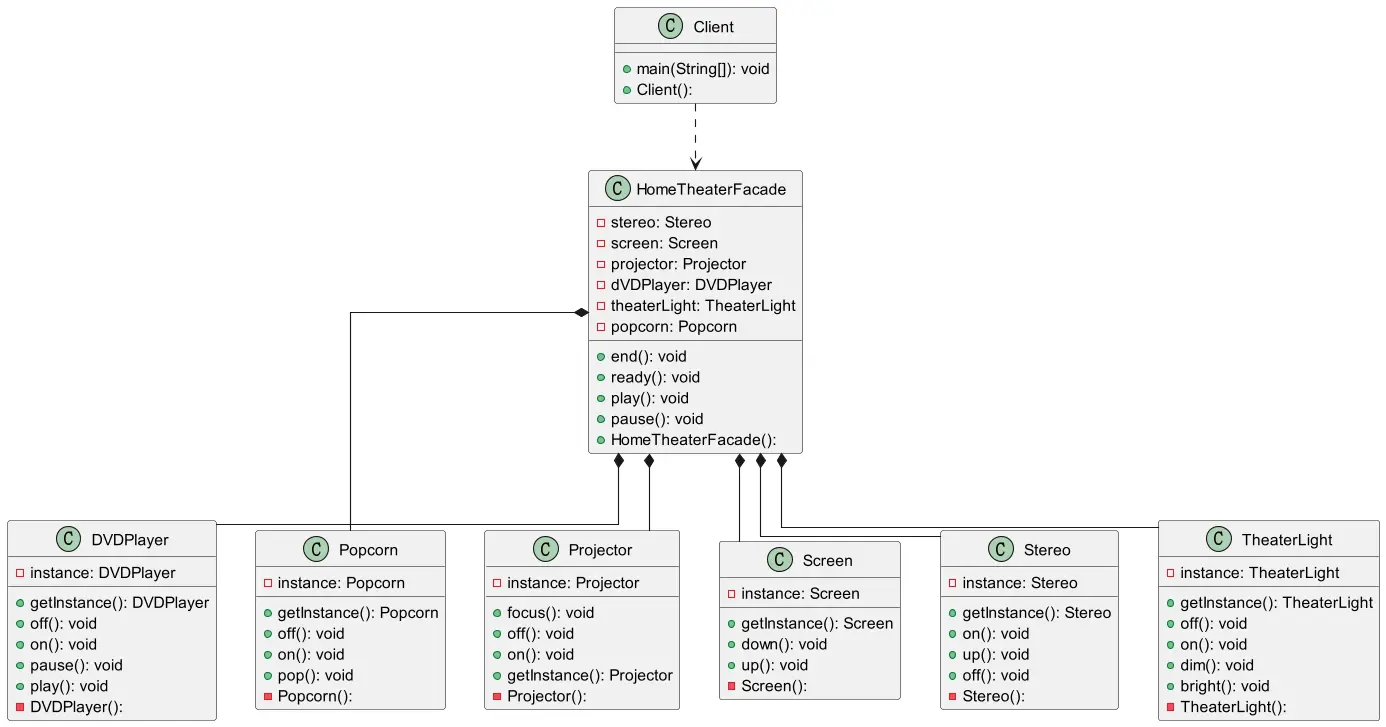

也就是说 就是通过定义一个一致的接口 (界面类)，用以屏蔽内部子系统的细节， 使得调用端只需跟这个接口发生调用，而无需关心这个子系统的内部细节 => 外观模式，下面是外观模式的类图

外观模式

需求

组建一个家庭影院： DVD 播放器、投影仪、自动屏幕、环绕立体声、爆米花机，要求完成使用家庭影院的 功能，其过程为：

• 直接用遥控器：统筹各设备开关
• 开爆米花机
• 放下屏幕
• 开投影仪
• 开音响
• 开 DVD，选 dvd
• 去拿爆米花
• 调暗灯光
• 播放
• 观影结束后，关闭各种设备

代码实例

/**
 * DVD播放
 */
public class DVDPlayer {

	private DVDPlayer() {
	}

	// 使用单例模式, 使用饿汉式
	private static DVDPlayer instance = new DVDPlayer();

	public static DVDPlayer getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" dvd on ");
	}

	public void off() {
		System.out.println(" dvd off ");
	}

	public void play() {
		System.out.println(" dvd is playing ");
	}

	// ....
	public void pause() {
		System.out.println(" dvd pause ..");
	}
}

/**
 * 爆米花机
 */
public class Popcorn {

	private Popcorn() {
	}

	private static Popcorn instance = new Popcorn();

	public static Popcorn getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" popcorn on ");
	}

	public void off() {
		System.out.println(" popcorn ff ");
	}

	public void pop() {
		System.out.println(" popcorn is poping  ");
	}
}

/**
 * 投影仪
 */
public class Projector {

	private Projector() {
	}

	private static Projector instance = new Projector();

	public static Projector getInstance() {
		return instance;
	}

	public void on() {
		System.out.println(" Projector on ");
	}

	public void off() {
		System.out.println(" Projector ff ");
	}

	public void focus() {
		System.out.println(" Projector is Projector  ");
	}
}

public class Screen {

	private static Screen instance = new Screen();

	public static Screen getInstance() {
		return instance;
	}

	private Screen() {
	}

	public void up() {
		System.out.println(" Screen up ");
	}

	public void down() {
		System.out.println(" Screen down ");
	}

}

/**
 * 立体声
 */
public class Stereo {

	private static Stereo instance = new Stereo();

	public static Stereo getInstance() {
		return instance;
	}

	private Stereo() {
	}

	public void on() {
		System.out.println(" Stereo on ");
	}

	public void off() {
		System.out.println(" Screen off ");
	}

	public void up() {
		System.out.println(" Screen up.. ");
	}

	// ...
}

/**
 * 照明
 */
public class TheaterLight {

	private static TheaterLight instance = new TheaterLight();

	public static TheaterLight getInstance() {
		return instance;
	}

	private TheaterLight() {
	}

	public void on() {
		System.out.println(" TheaterLight on ");
	}

	public void off() {
		System.out.println(" TheaterLight off ");
	}

	public void dim() {
		System.out.println(" TheaterLight dim.. ");
	}

	public void bright() {
		System.out.println(" TheaterLight bright.. ");
	}
}

public class HomeTheaterFacade {
	// 定义各个子系统对象
	private TheaterLight theaterLight;
	private Popcorn popcorn;
	private Stereo stereo;
	private Projector projector;
	private Screen screen;
	private DVDPlayer dVDPlayer;

	public HomeTheaterFacade() {
		this.popcorn = Popcorn.getInstance();
		this.projector = Projector.getInstance();
		this.dVDPlayer = DVDPlayer.getInstance();
		this.theaterLight = TheaterLight.getInstance();
		this.screen = Screen.getInstance();
		this.stereo = Stereo.getInstance();
	}

	/**
	 * 准备阶段
	 */
	public void ready() {
		popcorn.on();
		popcorn.pop();
		screen.down();
		projector.on();
		stereo.on();
		dVDPlayer.on();
		theaterLight.dim();
	}

	public void play() {
		dVDPlayer.play();
	}

	public void pause(## ) {
		dVDPlayer.pause();
	}

	public void end() {
		popcorn.off();
		projector.off();
		stereo.off();
		dVDPlayer.off();
	}
}

说明

外观模式对外屏蔽了子系统的细节，因此外观模式降低了客户端对子系统使用的复杂性。

外观模式对客户端与子系统的耦合关系，让子系统内部的模块更易维护和扩展。

通过合理的使用外观模式，可以帮我们更好的划分访问的层次。

当系统需要进行分层设计时，可以考虑使用 Facade 模式。

在维护一个遗留的大型系统时，可能这个系统已经变得非常难以维护和扩展，此时 可以考虑为新系统开发一个 Facade 类，来提供遗留系统的比较清晰简单的接口， 让新系统与 Facade 类交互，提高复用性。

不能过多的或者不合理的使用外观模式，使用外观模式好，还是直接调用模块好。 要以让系统有层次，利于维护为目的。

外观模式在 MyBatis 中的应用

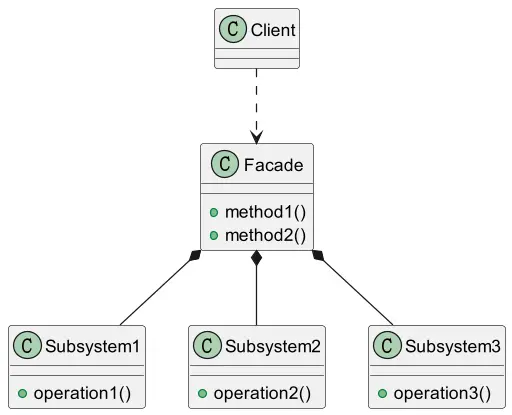

在 MyBatis 的 Configuration 类中使用到了外观模式。

//....
public MetaObject newMetaObject(Object object) {
	return MetaObject.forObject(object, objectFactory, objectWrapperFactory, reflectorFactory);
}
//....

public class MetaObject {

  private final Object originalObject;
  private final ObjectWrapper objectWrapper;
  private final ObjectFactory objectFactory;
  private final ObjectWrapperFactory objectWrapperFactory;
  private final ReflectorFactory reflectorFactory;
// 组合了一大堆的对象在构造方法中
  private MetaObject(Object object, ObjectFactory objectFactory, ObjectWrapperFactory objectWrapperFactory, ReflectorFactory reflectorFactory) {
    this.originalObject = object;
    this.objectFactory = objectFactory;
    this.objectWrapperFactory = objectWrapperFactory;
    this.reflectorFactory = reflectorFactory;

    if (object instanceof ObjectWrapper) {
      this.objectWrapper = (ObjectWrapper) object;
    } else if (objectWrapperFactory.hasWrapperFor(object)) {
      this.objectWrapper = objectWrapperFactory.getWrapperFor(this, object);
    } else if (object instanceof Map) {
      this.objectWrapper = new MapWrapper(this, (Map) object);
    } else if (object instanceof Collection) {
      this.objectWrapper = new CollectionWrapper(this, (Collection) object);
    } else {
      this.objectWrapper = new BeanWrapper(this, object);
    }
  }

  public static MetaObject forObject(Object object, ObjectFactory objectFactory, ObjectWrapperFactory objectWrapperFactory, ReflectorFactory reflectorFactory) {
    if (object == null) {
      return SystemMetaObject.NULL_META_OBJECT;
    } else {
        // 将这个 MetaObject 返回，提供一个更高层次的对象
      return new MetaObject(object, objectFactory, objectWrapperFactory, reflectorFactory);
    }
  }
//.........
}
