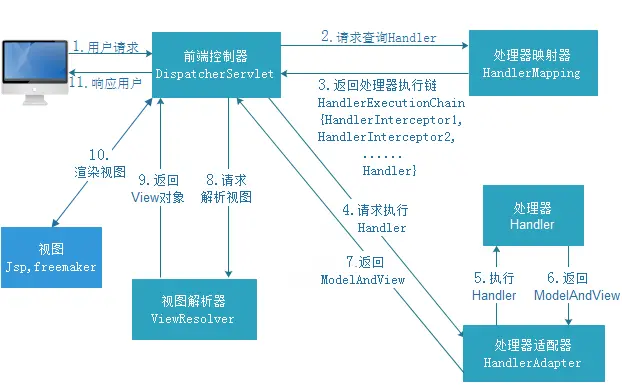

框架结构

1. 用户发送请求至前端控制器 DispatcherServlet。
2. DispatcherServlet 收到请求调用 HandlerMapping 处理器映射器。
3. 处理器映射器根据请求 url 找到具体的处理器，生成处理器对象及处理器拦截器 (如果有则生成) 一并返回给 DispatcherServlet。
4. DispatcherServlet 通过 HandlerAdapter 处理器适配器调用处理器。
5. 执行处理器 (Controller，也叫后端控制器)。
6. Controller 执行完成返回 ModelAndView。
7. HandlerAdapter 将 controller 执行结果 ModelAndView 返回给 DispatcherServlet。
8. DispatcherServlet 将 ModelAndView 传给 ViewReslover 视图解析器。
9. ViewReslover 解析后返回具体 View。
10. DispatcherServlet 对 View 进行渲染视图（即将模型数据填充至视图中）。
11. DispatcherServlet 响应用户。

组件说明

以下组件通常使用框架提供实现：

• DispatcherServlet：前端控制器

  • 用户请求到达前端控制器，它就相当于 mvc 模式中的 c，dispatcherServlet 是整个流程控制的中心，由它调用其它组件处理用户的请求，dispatcherServlet 的存在降低了组件之间的耦合性。

• HandlerMapping：处理器映射器

  • HandlerMapping 负责根据用户请求 url 找到 Handler 即处理器，springmvc 提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

• Handler：处理器

  • Handler 是继 DispatcherServlet 前端控制器的后端控制器，在 DispatcherServlet 的控制下 Handler 对具体的用户请求进行处理。
  • 由于 Handler 涉及到具体的用户业务请求，所以一般情况需要程序员根据业务需求开发 Handler。

• HandlAdapter：处理器适配器

  • 通过 HandlerAdapter 对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

下图是许多不同的适配器，最终都可以使用 usb 接口连接

• ViewResolver：视图解析器

  • View Resolver 负责将处理结果生成 View 视图，View
    Resolver 首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成 View 视图对象，最后对 View 进行渲染将处理结果通过页面展示给用户。

• View：视图

  • springmvc 框架提供了很多的 View 视图类型的支持，包括：jstlView、freemarkerView、pdfView 等。我们最常用的视图就是 jsp。
  • 一般情况下需要通过页面标签或页面模版技术将模型数据通过页面展示给用户，需要由程序员根据业务需求开发具体的页面。

注意

springmvc 的各个组件中，处理器映射器、处理器适配器、视图解析器称为 springmvc 的三大组件。需要用户开发的组件有 handler、view。

默认加载的组件

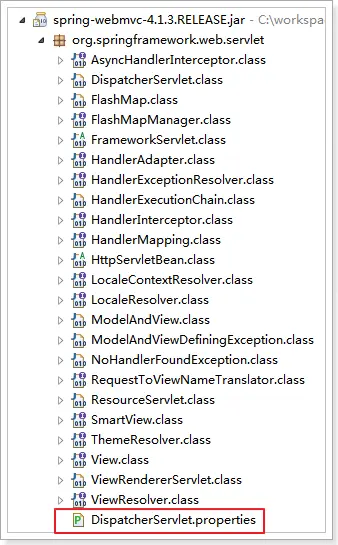

我们没有做任何配置，就可以使用这些组件。因为框架已经默认加载这些组件了，配置文件位置如下图：

# Default implementation classes for DispatcherServlet's strategy interfaces.
# Used as fallback when no matching beans are found in the DispatcherServlet context.
# Not meant to be customized by application developers.
org.springframework.web.servlet.LocaleResolver=org.springframework.web.servlet.i18n.AcceptHeaderLocaleResolver
org.springframework.web.servlet.ThemeResolver=org.springframework.web.servlet.theme.FixedThemeResolver
org.springframework.web.servlet.HandlerMapping=org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping,\
	org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerMapping
org.springframework.web.servlet.HandlerAdapter=org.springframework.web.servlet.mvc.HttpRequestHandlerAdapter,\
	org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter,\
	org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter
org.springframework.web.servlet.HandlerExceptionResolver=org.springframework.web.servlet.mvc.method.annotation.ExceptionHandlerExceptionResolver,\
	org.springframework.web.servlet.mvc.annotation.ResponseStatusExceptionResolver,\
	org.springframework.web.servlet.mvc.support.DefaultHandlerExceptionResolver
org.springframework.web.servlet.RequestToViewNameTranslator=org.springframework.web.servlet.view.DefaultRequestToViewNameTranslator
org.springframework.web.servlet.ViewResolver=org.springframework.web.servlet.view.InternalResourceViewResolver
org.springframework.web.servlet.FlashMapManager=org.springframework.web.servlet.support.SessionFlashMapManager

组件扫描器

使用组件扫描器省去在 spring 容器配置每个 Controller 类的繁琐。

使用 <context:component-scan> 自动扫描标记 @Controller 的控制器类，在 springmvc.xml 配置文件中配置如下：

<!-- 配置controller扫描包，多个包之间用,分隔 -->
<context:component-scan base-package="com.dfd.demo.springmvc.controller"/>

注解映射器和适配器

配置处理器映射器

注解式处理器映射器，对类中标记了 @ResquestMapping 的方法进行映射。根据 @ResquestMapping 定义的 url 匹配 @ResquestMapping 标记的方法，匹配成功返回 HandlerMethod 对象给前端控制器。HandlerMethod 对象中封装 url 对应的方法 Method。

从 spring3.2 版本开始，废除了 DefaultAnnotationHandlerMapping 的使用，推荐使用 RequestMappingHandlerMapping 完成注解式处理器映射。

在 springmvc.xml 配置文件中配置如下：

<!-- 配置处理器映射器 -->
<bean class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerMapping"/>

注解描述：@RequestMapping 定义请求 url 到处理器功能方法的映射

配置处理器适配器

注解式处理器适配器，对标记 @ResquestMapping 的方法进行适配。

从 spring3.2 版本开始，废除了 AnnotationMethodHandlerAdapter 的使用，推荐使用 RequestMappingHandlerAdapter 完成注解式处理器适配。

在 springmvc.xml 配置文件中配置如下：

<!-- 配置处理器适配器 -->
<bean class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter"/>

注解驱动

直接配置处理器映射器和处理器适配器比较麻烦，可以使用注解驱动来加载。

SpringMVC 使用 <mvc:annotation-driven> 自动加载 RequestMappingHandlerMapping 和 RequestMappingHandlerAdapter

可以在 springmvc.xml 配置文件中使用 <mvc:annotation-driven> 替代注解处理器和适配器的配置。

<!-- 注解驱动 -->
<mvc:annotation-driven/>

视图解析器

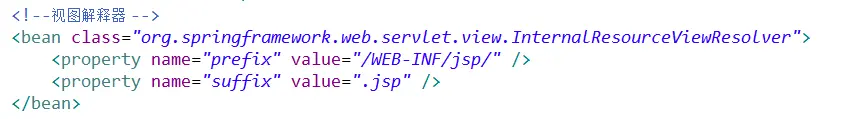

视图解析器使用 SpringMVC 框架默认的 InternalResourceViewResolver，这个视图解析器支持 JSP 视图解析，在 springmvc.xml 配置文件中配置如下：

name 不能随便写，第一个相当于前面的路径，第二个相当于后缀名。

逻辑视图名需要在 controller 中返回 ModelAndView 指定，比如逻辑视图名为 ItemList，则最终返回的 jsp 视图地址:
“WEB-INF/jsp/itemList.jsp”

最终 jsp 物理地址：前缀 + 逻辑视图名 + 后缀。
